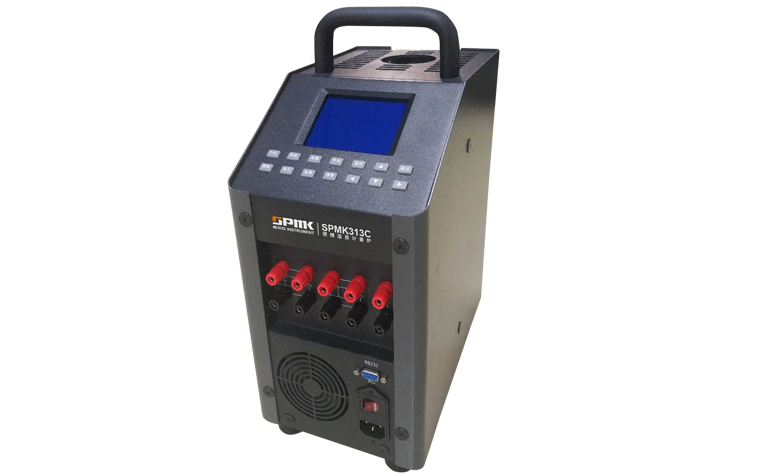

随着工业生产的自动化的快速发展,工业生产企业对现场校验的需求日渐突出,便携式干体炉越来越广泛的应用于工业现场的校准工作。干体炉主要用于校验热电偶、热电阻、温度开关等温度类仪表,关于此类的仪表也有相关的检测规程,然而,关于干体炉自身的校准却还没有相应的规范,为了确保干体式温度校验炉的准确可靠性,下面我们将以SPMK313C便携式干体校验炉为例进行校准。
干体炉校准的技术指标有:温度范围(300~1200℃)、准确度(±3℃)、稳定度(±0.1℃)、显示分辨率(0.01℃)、温升时间45分钟、降温时间120分钟。设备则有:2只标准铂铑10-铂热电偶、1个数字电压表(准确度0.01级)、1个无热电热势开关、1台零度恒温器、1个秒表。
准备好校准设备后,我们需要选取校验的温度点。首先是去上下限两个点,在抽取中间的任意温度点,一般情况下选取正百度点。以ld体育(集团)官方网站313C便携式干体炉为例,我们选取的校准点为50℃、300℃、600℃、900℃、1200℃。
校准方法分为6个步骤:1、温度准确度的校准方法,把一只测温热电偶插入干体炉的金属管测量孔中,升温或降温到某一温度校准点,等到温度稳定后,从数字电压表上连续记录干体炉自身温度显示值和干体炉中热电偶的读数值各4次。两者之间的接近程度是衡量干体炉准确度的重要指标,SPMK313C准确度为±3℃。
2、温度稳定度的校准是把一只测温热电偶插入测量孔中,将温度提高或降低到某一校准点,等温度稳定15分钟后,开始读取热电偶测得的数据,接着每个1分钟读取一次数据,共读取15次。将这15个数据的最大和最小值换算成温度值后相减再除以2,所得值前加上正负号就是所求的稳定度,SPMK313C准确度为±0.1℃。
3、温度均匀度的校准步骤是将两只同样的标准热电偶分别插入干体炉金属套管两个相隔最远的测量孔中,升高或降低到某一温度点,等温度稳定后,用数字电压表同时分别记录插入两孔的热电偶测得的数据,每组记录4个数据。将热电偶测得的数值换算成温度值,两孔温度值的差就是该温度点的均匀度。
4、温度来回差的校准则是升温和降温选择相同的温度校准点,并分别记录热电偶在某一选定的同一温度校准点升温和降温时的测量值。再将两值相减,即为该温度校准点的来回差。
5、升温时间测量步骤是将一只测温热电偶插入干体炉金属套管测量孔中,把温度调节到1200℃,从开始即按下计算秒表,直到温度升高到1200℃时记录所需时间。最后是降温的测量,在完成升温的校准之后,将干体炉的温度定置关机温度,用秒表计算温度降至所需温度的时间。
以上就是SPMK313C便携式干体校验炉校准时所用的一些方法,此外轴向温场从均热快孔底算起40mm范围内温度变化≤3℃。
