多功能过程校验仪具有测量和输出两种功能，校验仪可以测量和模拟热电阻的类型通常有Pt100、Pt500、Pt1000、Cu50、Cu100等；测量和模拟热电偶的类型通常有B、S、R、K、N、E、J、T等；测量和模拟过程信号输出的直流电流为4～20mA，直流电压1～5V，频率1Hz～10kHz，电阻10Ω～4kΩ等。

SPMK517多功能过程校验仪

校验仪设置在测量状态时，可以与压力模块连接以测量压力，相当于一块数字压力表；可以与热电阻或热电偶连接以测量温度，相当于一台数字温度指示仪。校验仪在连接热电偶温度时，通常具有内置参考端温度自动补偿功能，可以不用冷端补偿器直接与热电偶连接。有些校验仪能手动切换补偿功能。校验仪设置在输出状态时，可以与压力模块连接以测量压力，配上一台手泵相当于一台压力校验仪；可以模拟各种热电阻、热电偶和温度变送器输出相应的标准电信号以校验温度二次仪表。通常以数字键盘的形式设定模拟的温度值，也可以用最小步进方式增加或递减温度以适用于模拟式温度二次仪表的校验。校验仪在模拟热电偶输出时，通常也具有参考端温度自动补偿功能，使模拟热电偶的输出呈参考端温度为输出端子处温度的电势。有些校验仪能手动切换补偿功能。多功能过程校验仪由测量电路、电平放大、信号路等组成。

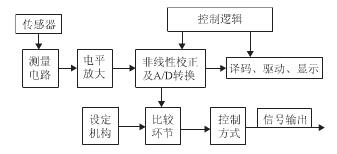

多功能过程校验仪测量原理图

SPMK517多功能过程校验仪显示清晰直观，一表多能，使用方便，与模拟表相比，各项性能指标均有大幅度提高。但根据其工作原理，这类仪表的不足之处是易受电磁干扰、环境温度影响大、温度补偿功能差，需要在使用中加以注意。
