温度校准中常用8种热电偶的性能特点

人气:6612    发表时间:2021-05-24 09:16:04

1、S型热电偶

铂铑10-铂热电偶,分度号为S,也叫单铂铑热电偶。其正极成份为含铑10%的铂铑合金,负极为纯铂。

优点:热电性能稳定、抗氧化性强、可在氧化性气氛中连续使用、可长期在1300℃的温度下使用;精度和准确度高;使用范围较广,互换性和均匀性较好。

缺点:价格贵、微分热电势较小、灵敏度较低、机械强度低,不适宜在还原性气氛或有金属蒸汽的环境中使用。

2R型热电偶

铂铑13-铂热电偶,分度号为R,也叫做单铂铑热电偶。其正极为含13%的铂铑合金,负极为纯铂,与S型热电偶相比,除了电势率大15%左右以外,其它性能差别不大,R型热电偶在日本应用较为广泛,而在中国则用得较少;

3B型热电偶

铂铑30-铂铑6热电偶,分度号为B,也叫做双铂铑热电偶,其正极是含铑30%的铂铑合金,负极为含铑6%的铂铑合金。在室温下热电势很小,因此通常情况下测量时不用补偿导线,可以忽略冷端温度变化的影响;短期使用温度为1800℃,长期为1600℃,需要配置灵敏度较高的显示仪表。适合在中性或氧化性气氛中使用,也可在真空气氛中短期使用;即使在还原气氛下,寿命也是SR型电阻的1020倍;在高温时很少有大结晶化的趋势,且具有较大的机械强度;对于杂质的吸收或铑的迁移的影响较小,长期使用后其热电势变化并不严重。其缺点价格较单铂铑热电偶昂贵。

4K型热电偶

镍铬-镍硅(镍铝)热电偶,分度号为K,正极为含铬10%的镍铬合金,负极为含硅3%的镍硅合金。可测量温度范围01300℃,适宜在惰性气体及氧化性中连续使用,长期使用温度范围为1000℃,短期则为1200℃,抗氧化性较强,价格便宜,是目前使用量最多的热电偶。在真空、含硫、含碳气氛及还原氧化交替的气氛下不适合裸丝使用;镍铬极中的铬在氧分压较低时择优氧化,热电势必然发生较大变化,但金属气体对其影响却很小,故多采用金属制保护管。

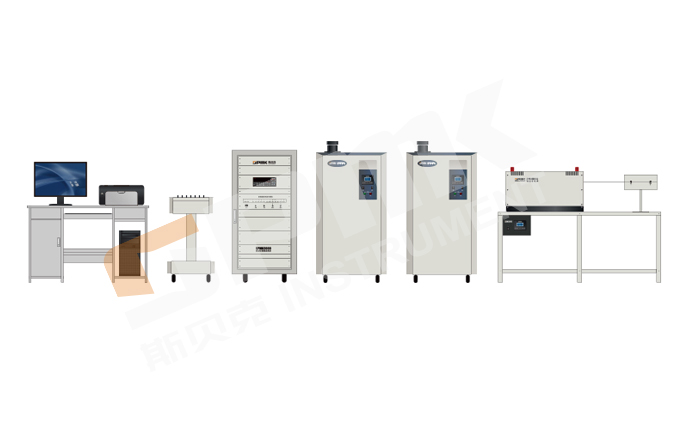

热电偶检定系统

其缺点:热电势的高温稳定性较差,超过1000℃往往因氧化而损坏;在250500℃的温度范围内短期热循环稳定性差,同一温度点在升温降温过程中,热电势示值差可达23℃;其负极在150200℃的温度范围内会发生磁性转变,导致在室温到230℃范围内的分度值常常会偏离分度表,若长期处于高通量中系统辐照环境中,负极中的锰(Mn)、钴(Co)等元素会发生变化,进而导致热电偶稳定性变差,热电势发生较大变化。

5N型热电偶

镍铬硅-镍硅热电偶,分度号为N,主要特点是:在温度1300℃以下抗氧化能力强,短期热循环复现性、长期稳定性、耐核辐射、耐低温性能均较好;在4001300℃的温度范围内,热电特性的线性优于K型偶,但在低温(-200400℃)的范围内的非线性误差较大,此外材料较硬不易于加工。

6T型热电偶

铜-铜镍热电偶,分度号为T。其正极为纯铜,负极为也称康铜。主要特点是:热电极的均匀性好,是准确度最高贱金属热电偶;使用温度范围是-200350℃。在-200300℃温度范围内,灵敏度较高,但是由于铜热电极容易受氧化,且氧化膜易脱落,因此不能在超过300℃的氧化性气氛中使用。T型热电偶价格便宜,是常用几种热电偶中最便宜的一种。

7J型热电偶

铁-康铜热电偶,分度号为J,其正极为纯铁,负极为康铜。特点是价格便宜,能在温度-200800℃的真空氧化的惰性或还原气氛中使用,但超过500℃后,铁热电极的氧化速率会加快; 此外,J型热电偶能耐一氧化碳(CO)和氢气(H2)的气体腐蚀,却不能在高温含硫(S)的气氛中使用,通常不能超过500℃。

8E型热电偶

镍铬-铜镍(康铜)热电偶,分度号为E。这是一种较新型的热电偶,正极是镍铬合金,负极是康铜。在常用的几种热电偶中,其热电势最大,灵敏度也最高;常常在要求灵敏度高、热导率低、可容许大电阻的条件下使用,使用条件限制与K型相同,但在湿度较高的气氛的腐蚀不很敏感。
