产品详情
简 介

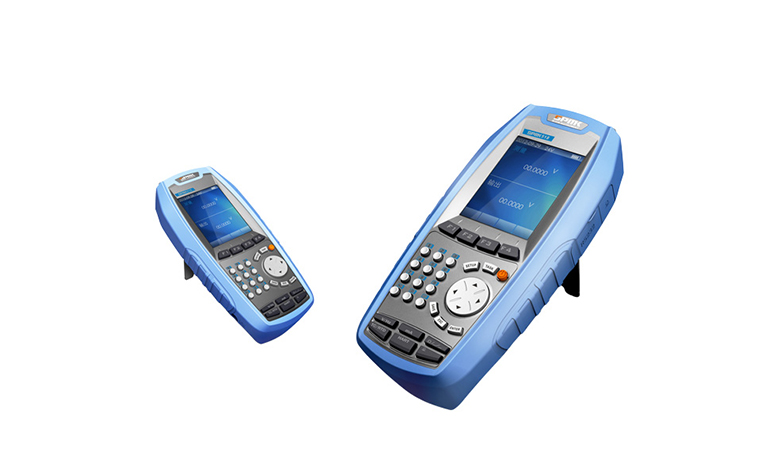

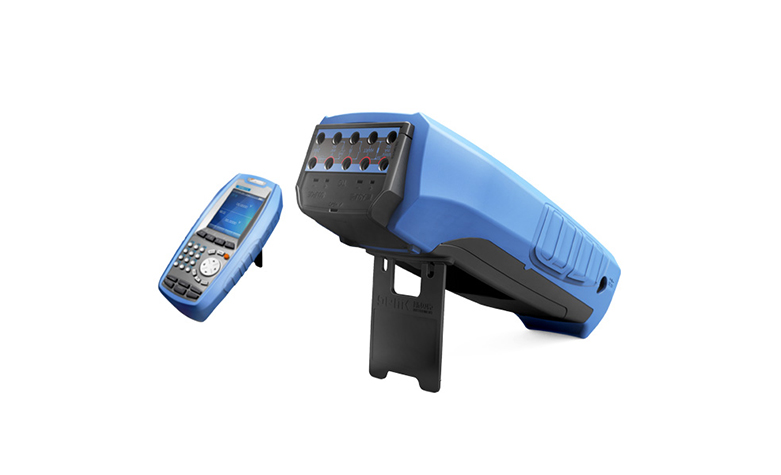

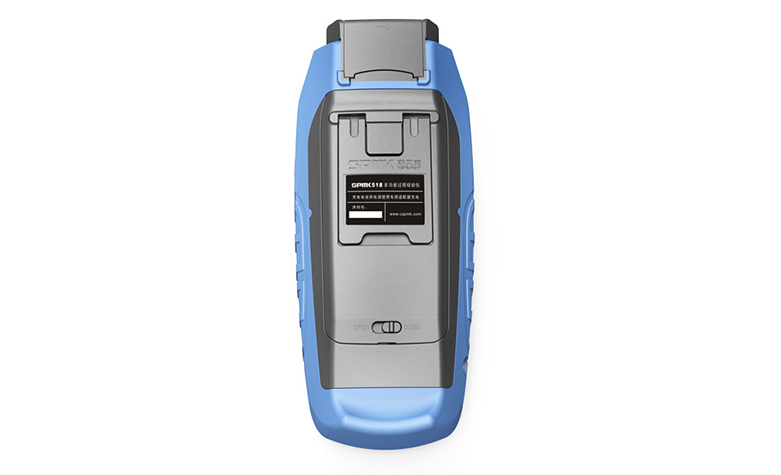

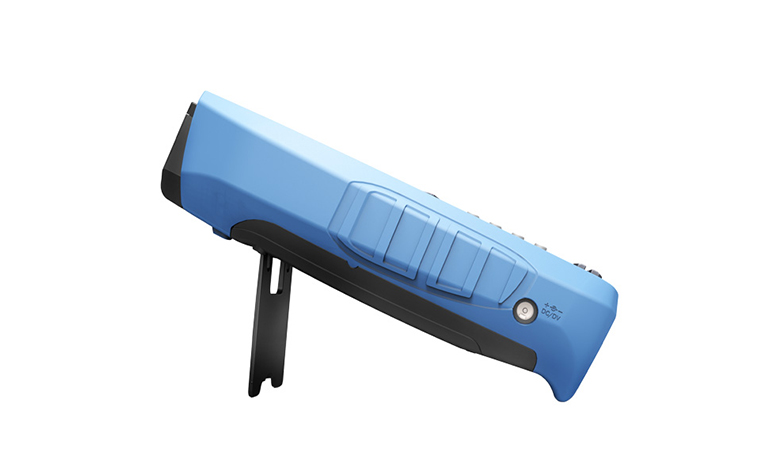

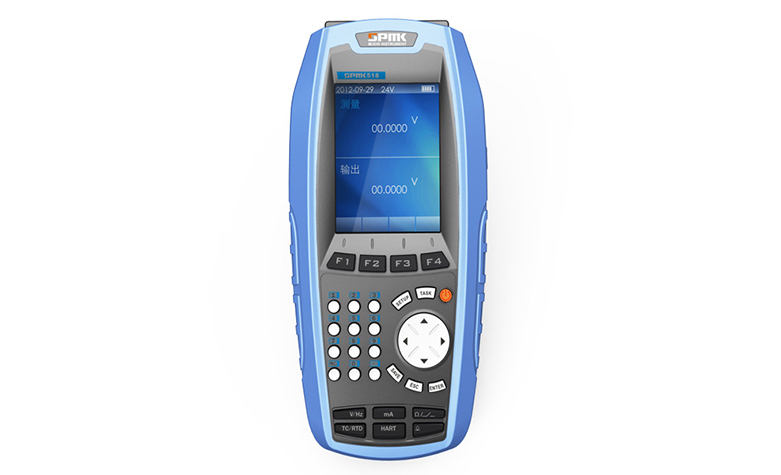

SPMK51X系列校验仪采用3.5寸TFT彩屏，中文显示，手机菜单操作模式，内置HART手操器，强大的任务管理功能，满足工业现场及实验室校准温度、压力等过程仪表的要求，它造型美观、结构坚固、紧凑、经济实用，是校准、维护和检修热工仪表的理想工具。
主要特点
◆ 可测量电压、电流、电阻、频率、脉冲、开关（通断），也可使用热电阻或热电偶测量温度，且互不干扰；
◆ 可模拟13种热电偶及11种热电阻的测量和输出，并提供冷端补偿；
◆ 提供与测量、输出相互隔离的24VDC电源；
◆ 支持数据存储功能，支持步阶或编程等输出方式；
◆ 内置HART手操器，可以实现HART型仪表基本信息的管理、量程的迁移、零点和满度校准等功能设备的校准和维护工作；
◆ 可连接SDP模块式智能数字压力校验仪；
◆ 提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具；
◆ 自动冷端补偿技术：内嵌式冷端保温模块，快速跟踪温度变化；
◆ 3.5吋高分辨率的TFT显示屏，中文显示，良好的人机交互界面；
◆ RS232接口及开放的通讯规约，便于用户远程组网，支持在线固件升级。
产品功能
型号名称 | SPMK510 多功能回路校验仪 | SPMK516 多功能温度校验仪 | SPMK517 多功能过程校验仪 | SPMK518 智能过程校验仪 | |
测量 | 毫伏电压 | ★ | ★ | ★ | ★ |
电压 | ★ | ★ | ★ | ★ | |
电流 | ★ | ★ | ★ | ★ | |
频率 | / | ★ | ★ | ★ | |
脉冲 | / | ★ | ★ | ★ | |
电阻 | / | ★ | ★ | ★ | |
通断 | ★ | ★ | ★ | ★ | |
11种热电阻 | / | ★ | ★ | ★ | |
13种热电偶 | / | ★ | ★ | ★ | |
输出 | 毫伏电压 | ★ | ★ | ★ | ★ |
电压 | ★ | ★ | ★ | ★ | |
电流 | ★ | ★ | ★ | ★ | |
频率 | / | ★ | ★ | ★ | |
脉冲 | / | ★ | ★ | ★ | |
电阻 | / | ★ | ★ | ★ | |
通断 | / | ★ | ★ | ★ | |
模拟11种热电阻 | / | ★ | ★ | ★ | |
模拟13种热电偶 | / | ★ | ★ | ★ | |
其他功能 | HART通讯 | / | ★ | / | ★ |
外接压力模块① | / | / | ★ | ★ | |
热工宝典 | / | ★ | ★ | ★ | |
步阶、编程输出 | ★ | ★ | ★ | ★ | |
24V回路电源 | ★ | ★ | ★ | ★ | |
模拟变送器 | / | ★ | ★ | ★ | |
RS232通讯 | ★ | ★ | ★ | ★ | |
存储 | ★ | ★ | ★ | ★ | |
注：1.SPMK510毫伏电压测量和输出范围更宽，测量范围（-200~200）mV，输出范围（-10~200）mV，
回路完整性测试范围（0~2000）Ω；
2.“★”表示有，①是指SDP模块式智能数字压力校验仪。
技术参数
信号测量技术指标（环境温度20℃±5℃,一年准确度）
信号种类 | 范围 | 准确度 | 分辨率 | |
电流 | (-30～30)mA | ±（0.01%RD+0.005%F.S） | 0.1uA | |
电压 | (-30～30)V | ±（0.01%RD+0.005%F.S） | 0.1mV | |
毫伏电压 | (-75～75)mV | ±（0.01%RD+0.005%F.S） | 0.1uV | |
电阻 | 3线制 | (0～400)Ω | ±（0.02%RD+0.005%F.S） | 1mΩ |
4线制 | (0～400)Ω | ±（0.01%RD+0.005%F.S） | 1mΩ | |
频率 | (1～50000)Hz | ±（0.005%RD+0.002%F.S） | 1Hz | |
脉冲 | 0～999999 | ±1个脉冲 | 1 | |
开关（通断） | 若开关带巡检电压，电压范围为(3～24)V | |||
热电偶 | K、E、J、T、N、R、S、B、C、D、G、L、U | |||
热电阻 | Pt1000(385)、Pt500(385)、Pt100(385)、Pt100(3916)、Pt100(3926)、Pt10(385)、Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618)和自定义类型 | |||
压力 | 参考本站压力量程选型表 | |||
信号输出技术指标（环境温度20℃±5℃，一年准确度）
信号种类 | 范围 | 准确度 | 分辨率 |
电流 | (0～22)mA | ±（0.02%RD+0.005%FS） | 0.1uA |
电压 | (0～12)V | ±（0.02%RD+0.005%FS） | 0.1mV |
毫伏电压 | (-10～100)mV | ±（0.02%RD+0.005%FS） | 0.1uV |
频率 | (0～50000.0)Hz | ±（0.005%RD+0.002%FS） | 0.1Hz |
脉冲 | 0～999999 | ±1个脉冲 | 1 |
电阻 | (0～400)Ω | ±（0.02%RD+0.005%FS） | 1mΩ |
(400～4000）Ω | ±（0.03%RD+0.01%FS） | 10mΩ | |
24VDC | (24±0.5)V 最大带载50mA | ||
热电偶 | K、E、J、T、N、R、S、B、C、D、G、L、U | ||
热电阻 | Pt1000(385)、Pt500(385)、Pt100(385)、Pt100(3916)、Pt100(3926)、Pt10(385)、Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618)和自定义类型 | ||
其他指标
1.使用环境：环境温度（-10~50）℃；相对湿度<90%非凝露；大气压(86~106)KPa.a。
2.存储环境：环境温度（-20~60）℃ ；存储湿度<90%非凝露。
3.供电电源：交直流供电。
注：为了使校验仪获得更好的测量和输出效果，推荐使用电池供电。
资料下载
随机配件
名称 | SPMK510 | SPMK516 | SPMK517 | SPMK518 | 单位 | 数量 |
校验仪 | ★ | ★ | ★ | ★ | 台 | 1 |
《SPMK51X使用说明书》 | ★ | ★ | ★ | ★ | 本 | 1 |
保修卡 | ★ | ★ | ★ | ★ | 份 | 1 |
合格证 | ★ | ★ | ★ | ★ | 份 | 1 |
电源适配器 | ★ | ★ | ★ | ★ | 个 | 1 |
表笔线(0.5米 红色) | ★ | ★ | ★ | ★ | 条 | 1 |
表笔线(0.5米 黑色) | ★ | ★ | ★ | ★ | 条 | 1 |
表笔线(1米 红色) | 2条 | ★ | ★ | ★ | 条 | 3 |
表笔线(1米 黑色) | 2条 | ★ | ★ | ★ | 条 | 3 |
鳄鱼夹(红色) | 2个 | ★ | ★ | ★ | 个 | 3 |
鳄鱼夹(黑色) | 2个 | ★ | ★ | ★ | 个 | 3 |
补偿导线(K型) | / | ★ | ★ | ★ | 条 | 1 |
补偿导线(E型) | / | ★ | ★ | ★ | 条 | 1 |
信号线(七芯) | / | / | ★ | ★ | 条 | 1 |
补偿导线(U型) | / | ★ | ★ | ★ | 套 | 1 |
装箱清单 | ★ | ★ | ★ | ★ | 份 | 1 |
注：配件的数量根据选择产品型号的而有所不同，其中“★”表示有，“/”表示无。
