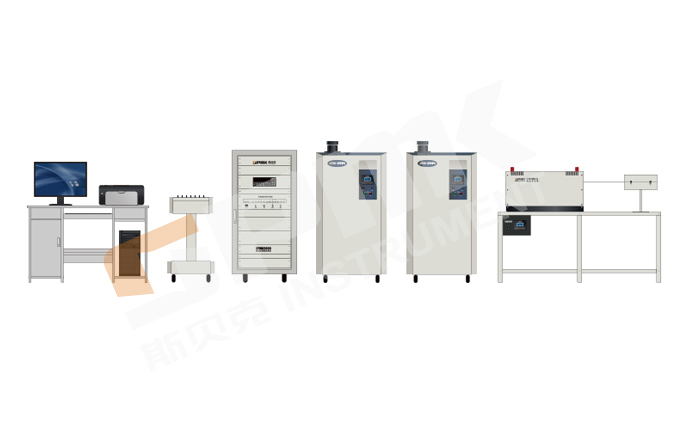

热电偶是一种应用广泛的温度传感器,在工业生产中发挥着重要作用。传统的鉴定过程完全由操作人员手动完成,这会导致原始数据量大,运算处理复杂,人员工作强度大,误差大,检定时间长等。SPMK3000热电偶检定系统由计算机、RS串行接口、检定炉、万用表、低电势扫描开关等组成,可实现热电偶、热电阻的自动检定。
整个SPMK3000热电偶热电阻自动检定系统主要由测量、控制和上位机三大模块组成。测量部分完成数据采集,控制部分完成炉温控制,计算机是系统控制中心,指挥和协调其他部分的工作。
测量模块的采样精度是热电偶自动检定系统中最容易出现的问题是冷端控制,ld体育(集团)官方网站采用专用补偿导线将热电偶的冷端延伸到温度较低并且比较稳定的控制器内进行温度补偿,通过计算机系统改变检定炉中不同温度的设定,利用铂电阻进行温度的测量,用标准热电偶进行温度的检测,整理出线性关系图,大大降低计算误差。
同时检定多只热电偶以及测量用于冷端温度补偿的标准铂电阻的阻值,ld体育(集团)官方网站使用了多功能数字测量仪,既可以测量电压信号又可以检测电阻信号,在此基础上加上一个低电势多路扫描仪采集电路,避免了通道切换引起寄生电势,又提升了系统性价比,数据以数字的传送形式与计算机进行串行通信,提升系统稳定性。
为了达到自动检定系统炉温变化率的快速和准确性,ld体育(集团)官方网站采用控温热电阻、D/A接口模块、可控制调压器触发板和可控硅组成的炉温控制系统。对炉温系统设计配套采用模糊PID控制算法,克服了常规PID算法兼顾性差,稳定性差,调试时间长等缺点,使调节达到实时最优。
控制系统由计算机代替,数字计算机具有运算速度快、计算精度高、存储信息量大等特点,指挥并协调其他部分执行。
SPMK3000热电偶检定系统操作简便,控温稳定性好,全程自动化程度高,可靠性好,能有效降低成本,提高效率,可广泛应用于科研单位及有关工厂进行热电偶系统的研究和检定工作。
